Jak funguje číslování značek

Pokud má značka definovanou výchozí referenci, nově vkládané značky se číslují automaticky tak, že k této výchozí referenci se přidá pořadové číslo. Například, pokud je výchozí reference nastavena na "R", první vložená značka bude mít referenci R1, druhá R2, třetí R3 a tak dále.

číslování značek
číslování značek


Jak nastavit výchozí referenci

  1. V paletě značek nebo v okně hledání značek klikněte pravým tlačítkem na značku a vyberte příkaz Otevřít značku.
  2. Značka se otevře v editoru značek.
  3. Stiskněte klávesu F12.
  4. Vyberte položku Značka (nikoliv Značky).
  5. Vložte výchozí referenci (např. R, C, K).
  6. Uložte provedené změny značky pomocí klávesové zkratky Ctrl+S).
  7. Zavřete okno editoru značek (klávesouvá zkratka Ctrl+W).

nastavení výchozí reference a typu
nastavení výchozí reference a typu


Zadáním výchozí reference zajistíte, že se toto označení bude používat jako prefix pro automatické číslování všech nově vkládaných instancí této značky ve výkresu, což usnadňuje jejich identifikaci.

 Viditelnost reference ve výkresu

Pokud zadáte i výchozí typ, bude reference ve výkresu viditelná.

Jak zvolit výchozí referenci

Můžete použít písmenné označení, např.:

  • A - Měřicí přístroje
  • B - Motory
  • C - Kondenzátory (Kapacita)
  • D - Diody
  • E - Osvětlení
  • F - Pojistky
  • G - Generátory
  • H - Signalizace
  • K - Relé
  • L - Induktory (Cívky)
  • M - Různé mechanické komponenty
  • P - Konektory
  • Q - Spínače, Jističe
  • R - Rezistory
  • S - Senzory
  • T - Transformátory
  • U - Napájecí zdroje
  • V - Ventily
  • W - Kabely, Vodiče
  • X - Svorky
  • Y - Elektromagnetické ventily
  • Z - Jiné/Speciální komponenty
  • čtvrtek 15. května 2025

    Jak nakreslit několik L, N a PE vodičů na více stránek tak aby byly vždy ve stejné výšce?

    Jsou dva způsoby:

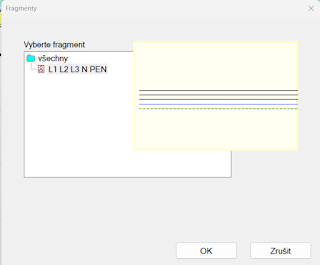

    a) použijte příkaz menu "Vložit - Fragment". Zde je předpřipravená část výkresu s vodiči L, N a PE.



    b) zkopírujte stránku s vodiči pomocí tlačítka č. 6 v panelu Stránky a vložte kopii pomocí tlačítka č. 7.
